Основные узлы

09 Ноябрь, 2015

Узлы делятся на 4 группы:

  • Петлевые - проводник, восьмерка, австрийский проводник ("бабочка"), булинь
  • Связывающие - грейпвайн, встречный, брамшкотовый, прямой
  • Схватывающие - прусик, бахмана
  • Специальные - контрольный узел, UIAA, стремя, узел гарда и т.д.

Петлевые:

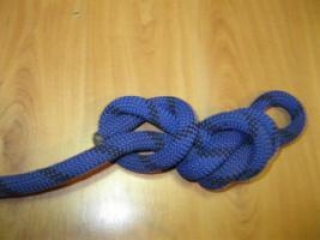

Проводник

Легко вяжется как на конце верёвки, так и в середине, может вязаться одним концом.

Под нагрузкой сильно затягивается, «ползёт», особенно на жёсткой веревке.

Используется для крепления верёвочной петли к чему-либо.

При использовании узла для организации связок необходим контрольный узел.

Для облегчения развязывания после использования рекомендуется в сплетение узла вставлять крюк, вщёлкивать карабин или дру­гой предмет.

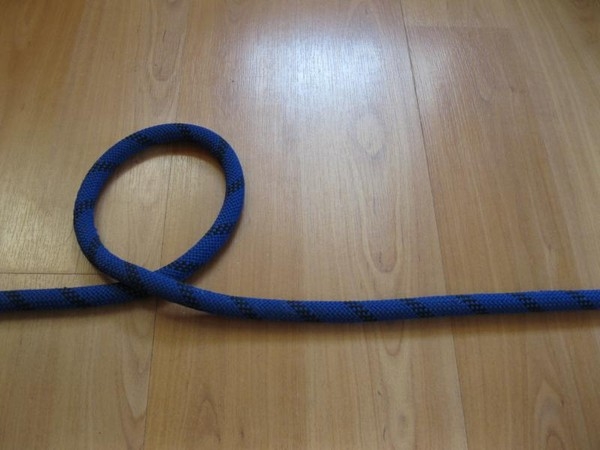

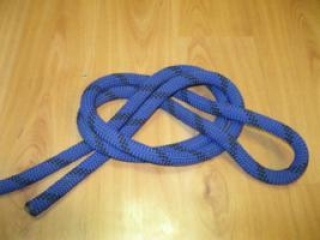

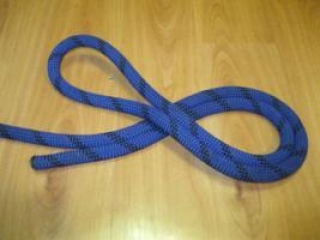

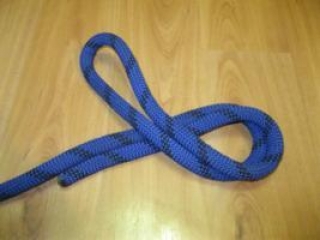

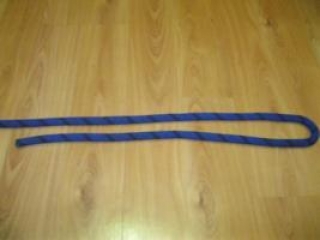

Пошаговая инструкция завязывания проводника:

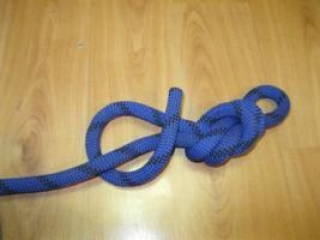

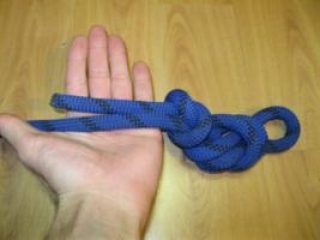

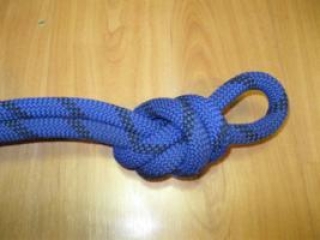

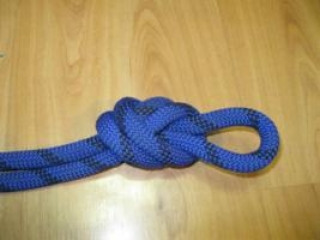

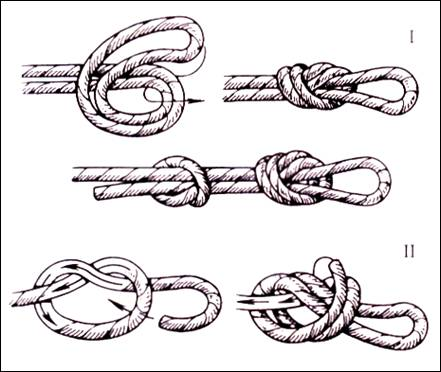

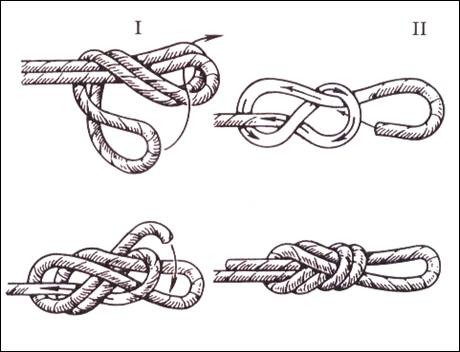

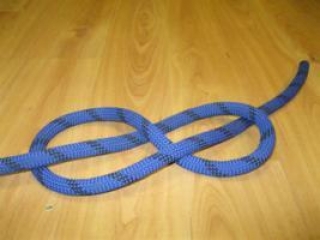

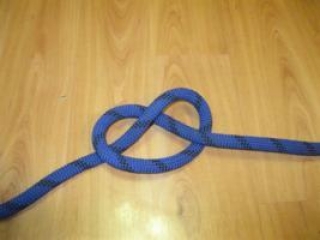

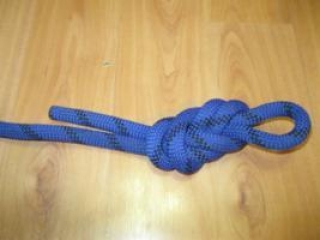

Восьмёрка

Легко вяжется как на конце веревки, так и в середине, может вязаться одним концом.

Под нагрузкой сильно не затягивается, «не ползёт».

Используется для образования надежной петли.

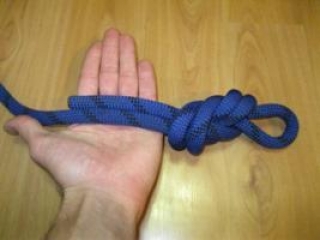

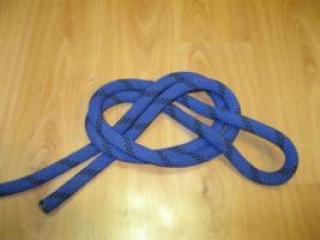

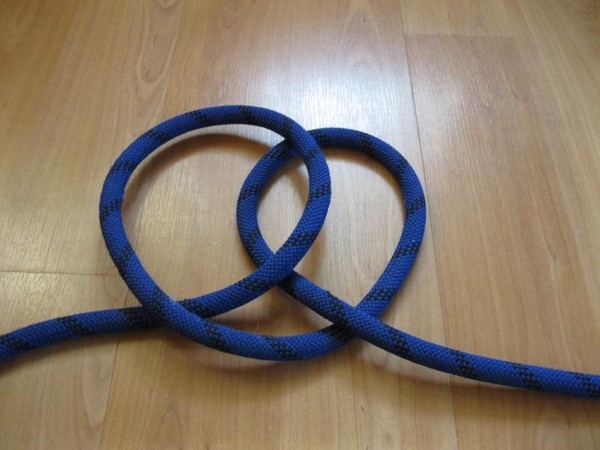

Пошаговая инструкция завязывания восьмерки:

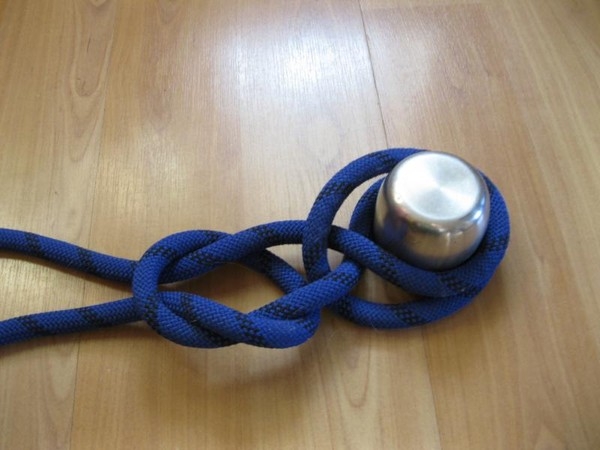

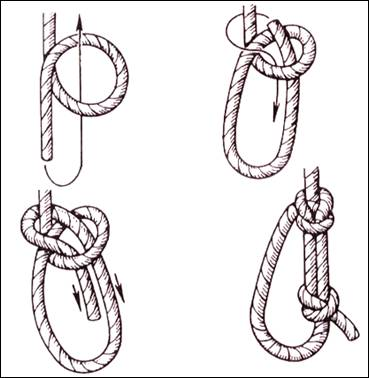

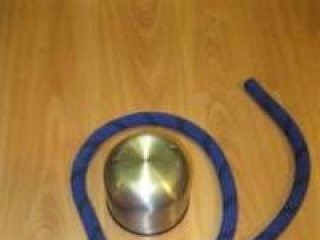

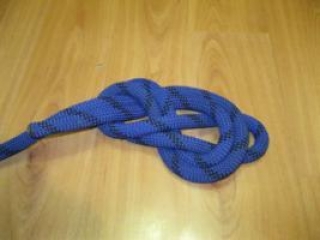

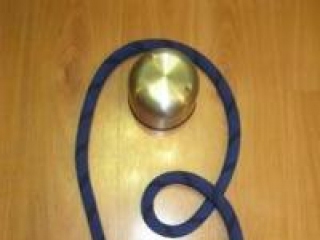

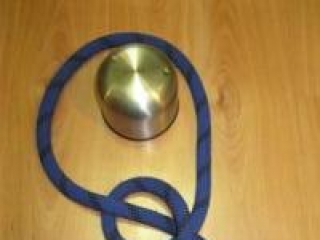

Булинь

Простой и надежный узел, под нагрузкой сильно не затягивается.

«Ползёт» при переменных нагрузках.

Применяется для крепления веревки к кольцам, проушинам, для обвязывания вокруг опоры (дерево, столб, камень).

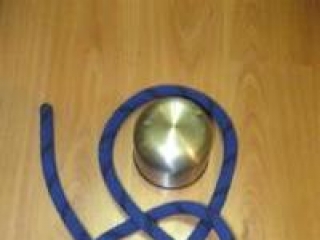

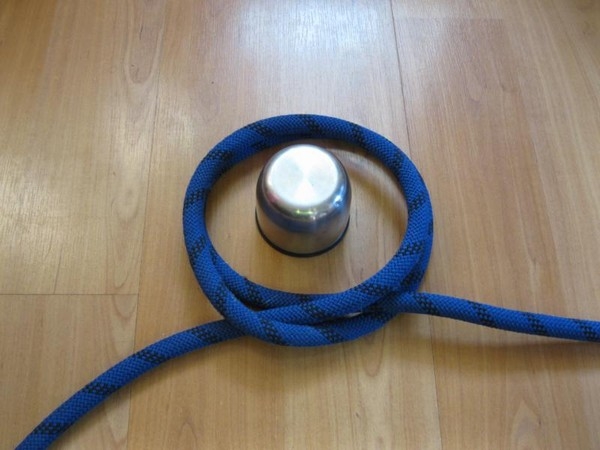

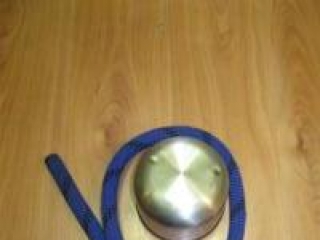

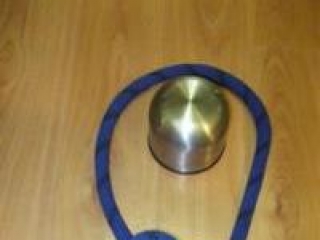

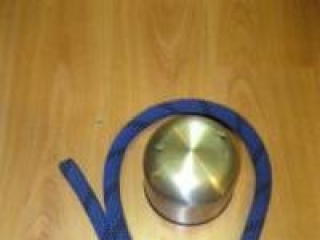

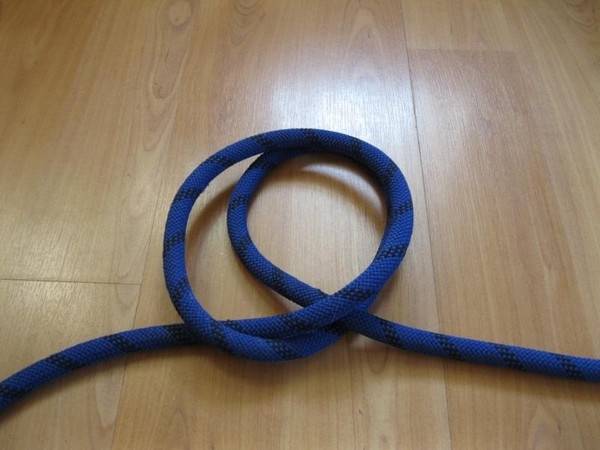

Пошаговая инструкция завязывания булиня:

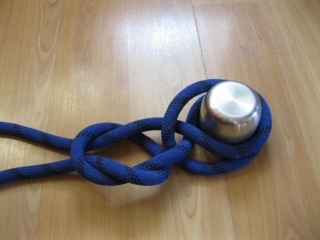

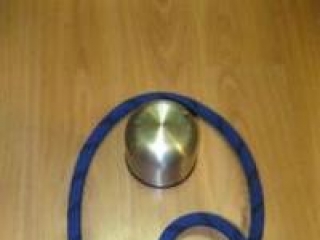

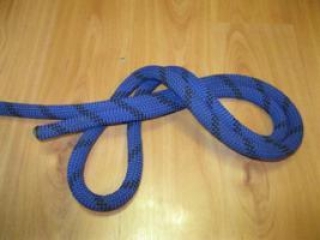

2 способ:

Связывающие:

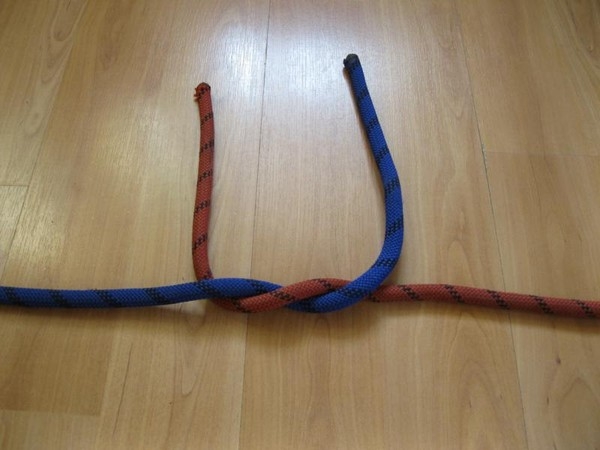

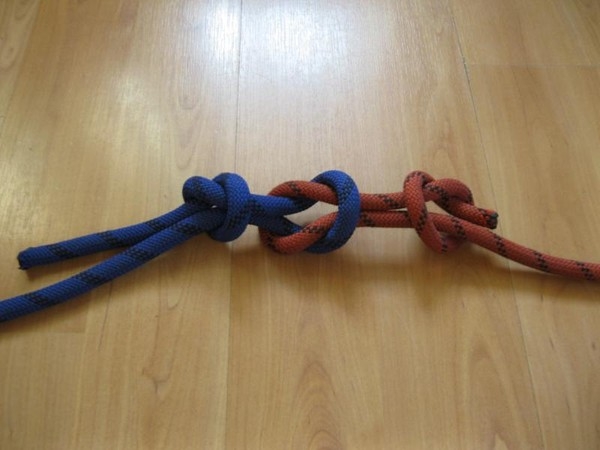

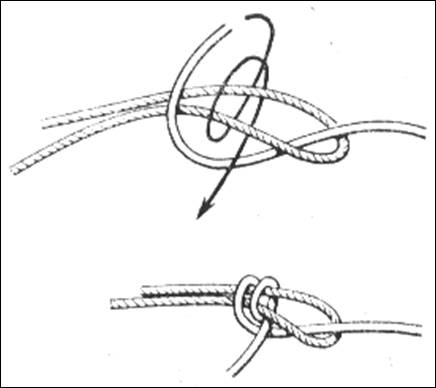

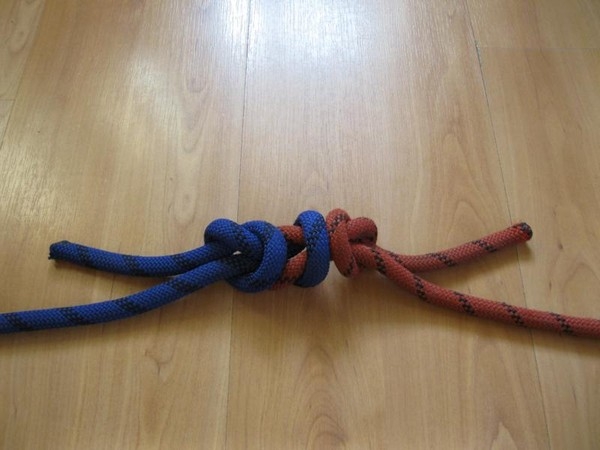

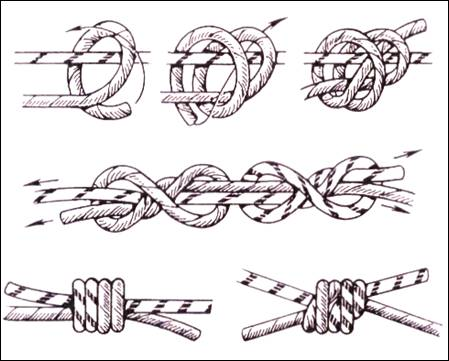

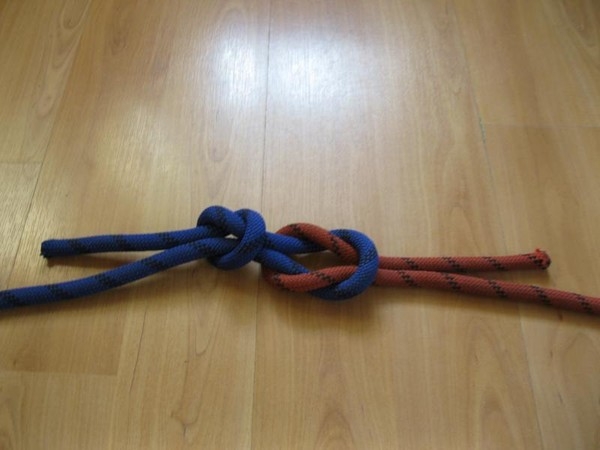

Грейпвайн

Надёжный узел.

Под нагрузкой сильно затягивается.

Используется для связывания веревок одинакового и разного диаметров.

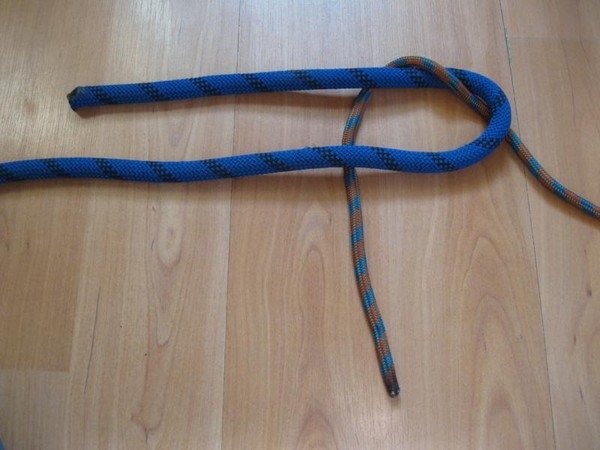

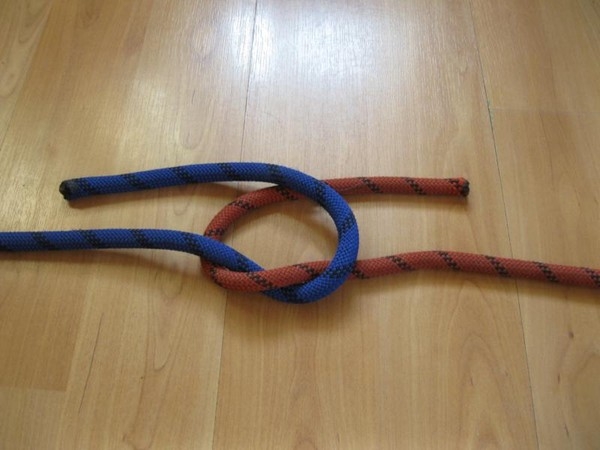

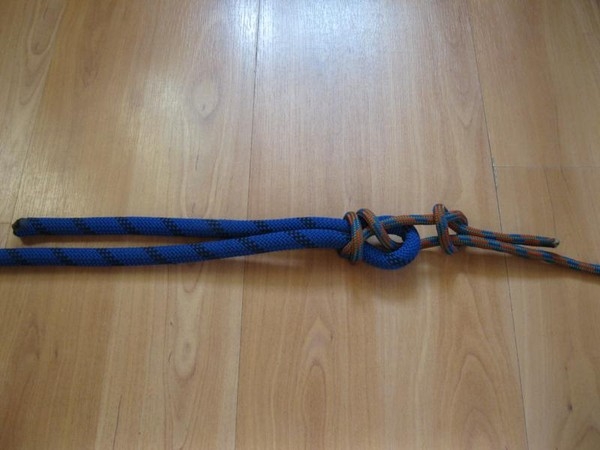

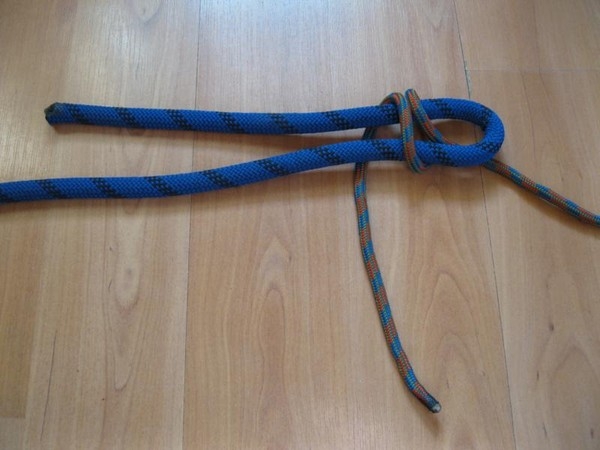

Брамшкотовый узел

Надёжный узел.

Под нагрузкой не затягивается, «ползёт» при переменных нагрузках.

Используется для связывания верёвок как одинакового, так и разного диаметров.

Обязательны контрольные узлы.

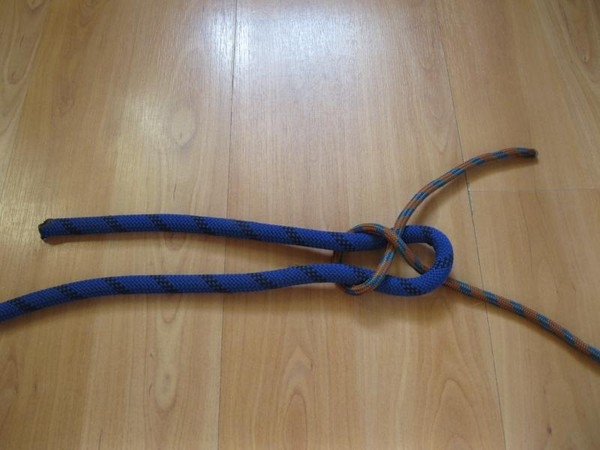

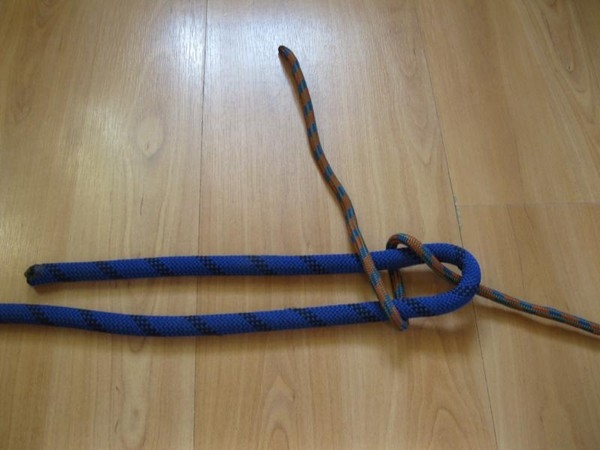

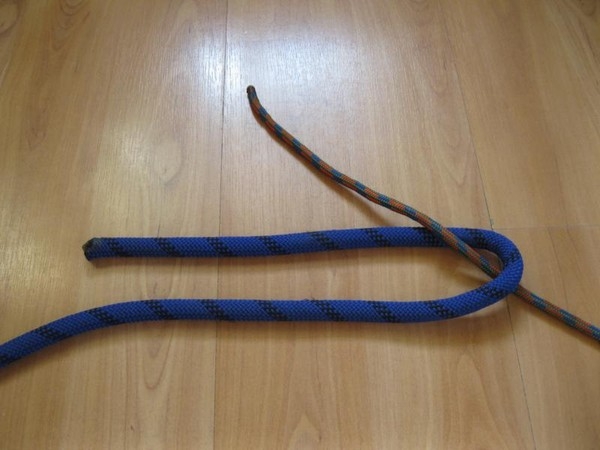

Пошаговая инструкция завязывания брамшкотового узла:

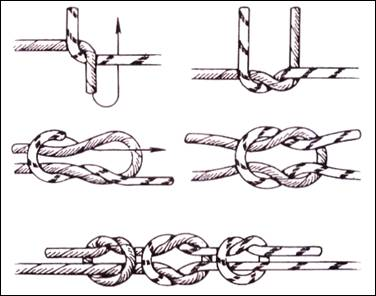

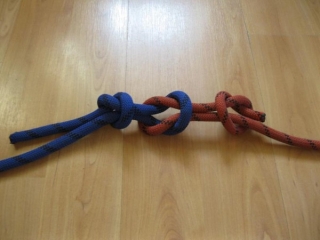

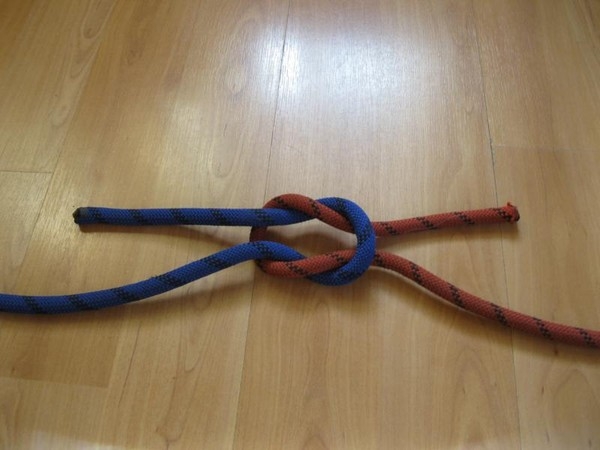

Прямой узел

Под нагрузкой сильно затягивается.

Самопроизвольно развязывается – «ползёт», особенно на мокрых, жёстких и обледенелых верёвках.

Используется для связывания верёвок одинакового диаметра.

Использование без контрольных узлов недопустимо.

При больших нагрузках рекомендуется вставлять в середину узла какой-либо предмет, препятствующий сильному затягиванию (кусок палки, ветки, альпинистский карабин, скальный крюк).

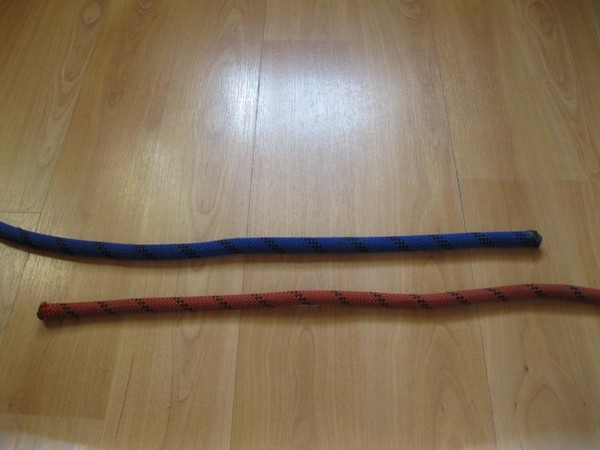

Пошаговая инструкция завязывания прямого узла:

Схватывающие:

Узел Пруссика

Вариант1



Вариант 2



Узел свободно перемещается, при нагрузке затягивается, после снятия нагрузки легко приводится в исходное состояние.

Плохо держится на жёстких веревках, совершенно не держится на обледенелых верёвках.

Не любит рывков, так как из-за проскальзывания витки узла могут оплавиться.

Используется в альпинизме для организации самостраховки.

Узел вяжется веревкой диаметром 5-6 мм на верёвке диаметром 9-12 мм.

При использовании узла на обледенелой верёвке необходимо закончить вторую (верхнюю) половину узла одним оборотом.

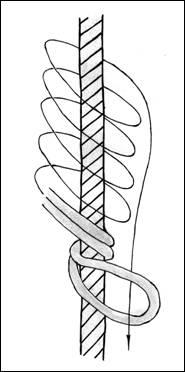

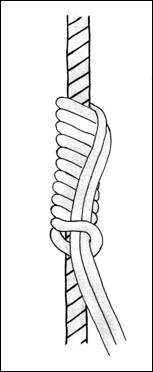

Австрийский схватывающий узел



То же, что и для узла Пруссика.

Используется для натягивания верёвки при организации переправы.

Специальные:

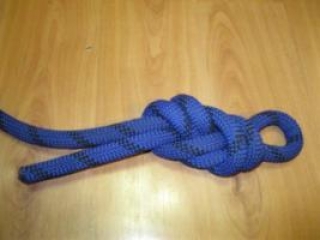

Заячьи уши

Начинают вязать так же, как и проводник (восьмёрка-проводник).

Второй вариант предпочтительнее, так как в данном случае верёвка не так сильно затягивается.

Образует двойную петлю, что увеличивает её прочность на разрыв.

«Не ползёт», под нагрузкой сильно затягивается.

Используется везде, где нужна прочная петля.

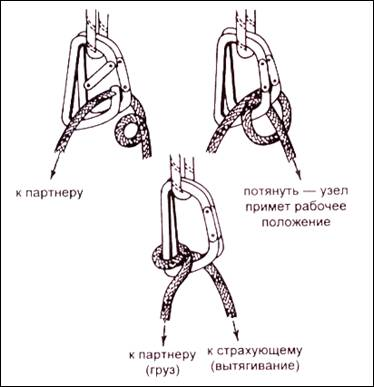

Петля Гарда

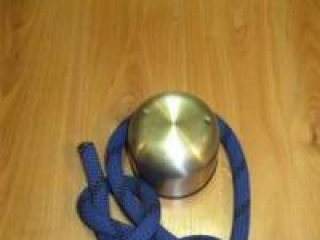

Используется для страховки, торможения и натягивания веревки.

Применяется при любом состоянии веревки.

Хорошо фиксирует нагруженную веревку.

Плохо держит динамическую верёвку при натяжении переправы.

Силу торможения в узле регулируют подачей свободного конца в узел или его придерживанием.

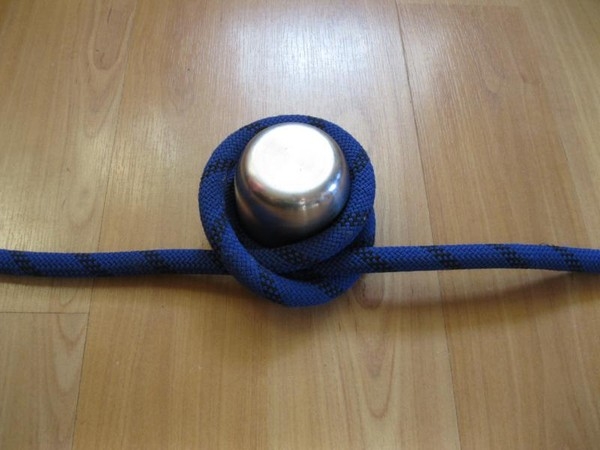

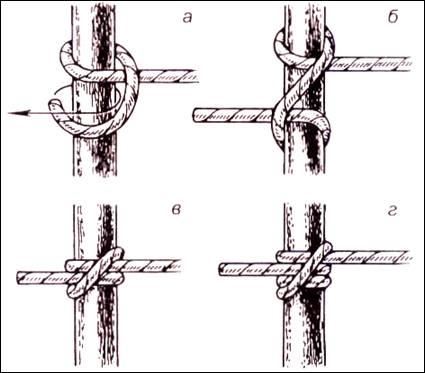

Выбленочный узел («Стремя»)

Под нагрузкой не затягивается.

При переменных нагрузках «ползёт», при постоянной нагрузке работает надёжно.

Удобен для привязывания верёвки к любому количеству опор (столбов, деревьев и так далее).

Для повышения надёжности соединения свободным концом делают дополнительный оборот вокруг опоры (г).

Легко вяжется и развязывается.

Петли узла используют в качестве опоры для ног при подьёме по закреплённой веревке – 1.

Удобен при спасательных работах для обеспечения торможения верёвки и вязки носилок из подручных средств. Может использоваться для предотвращения скольжения (перетирания) верёвки – 2.

Саморазвязывающийся узел



Используется при наведении переправы.

Вяжется из отрезка основной верёвки.

Надёжен, хорошо развязывается даже под большой нагрузкой (1 – направление затягивания, 2 – направление развязывания).

Чтобы избежать случайного развязывания петлю контруют через карабин или рифовым узлом.

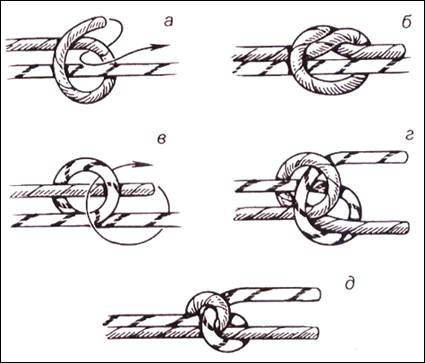

Контрольные узлы (скользящий, глухой, карабинный)

Препятствуют самопроизвольному развязыванию других узлов.

Используются всегда, когда есть сомнения в надёжности какого-то узла (особенно на жестких, грязных, мокрых и обледенелых веревках).

Для предотвращения сползания контрольного узла к основ­ному используется глухой (в, г, д) контрольный узел.

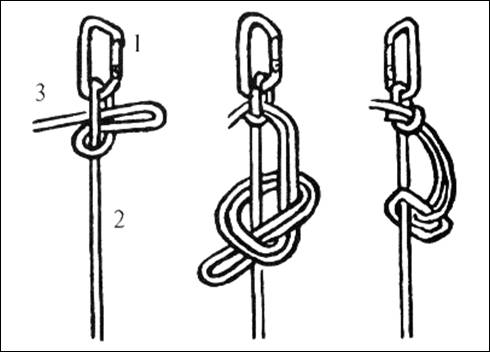

Карабинные контрольные узлы (слева направо):

одинарный (1 – карабин, 2 –  конец основной верёвки под нагрузкой, 3 – конец верёвки для развязывания узла),

с контрольным узлом (второй узел из петли первого узла),

использование карабина в качестве контрольного узла

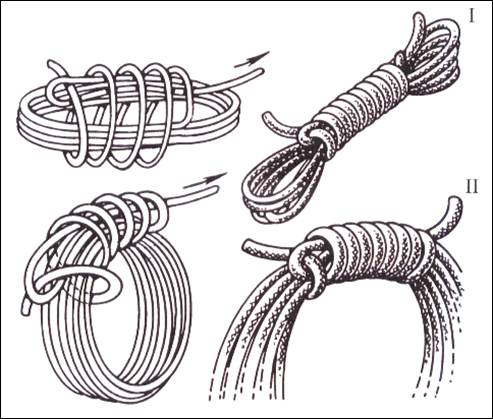

Маркировка верёвки

Простой удобный узел, позволяет держать веревку в компактном состоянии.

Незаменим при транспортировке веревки.

Короткие верёвки удобно маркировать способом (1), длинные верёвки - способом (2).

Вяжется на любых верёвках, лентах.

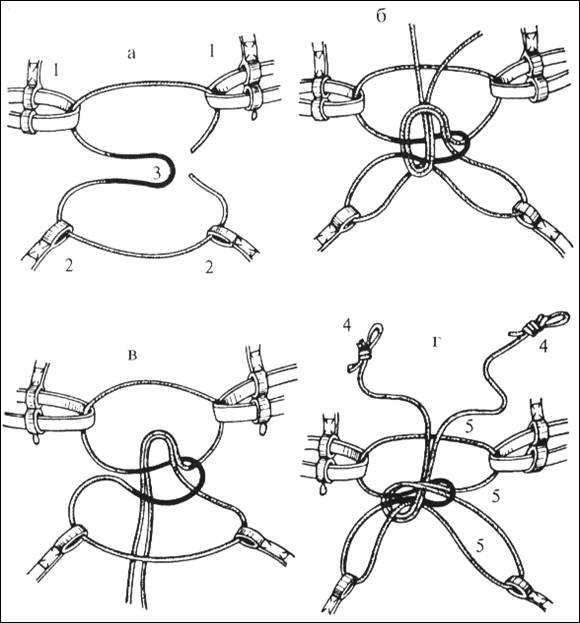

Блокировка ИСС (порядок связывания грудной обвязки и беседки)

а, б, в – последовательность вязки узла и прохождения концов верёвки в ушках (петлях) обвязки и беседки;

г –  готовый узел.

1 –  петли грудной обвязки,

2 – петли беседки,

3 – кусок основной верёвки длиной не менее 5 м,

4 – самостраховочные петли, вывязывае­мые из концов куска связывающей верёвки (длину самостраховок можно регулировать при завязывании узла),

5 – пряди связывающей верёвки, на которые пристегивается соединительный карабин связочной верёвки, прищёлкиваемый слева или справа от узла.

Для получения дополнительной информации по узлам предлагаем скачать презентацию
