Альпинистская верёвка

04 Октябрь, 2022

Альпинистская верёвка  — верёвка с особыми динамическими и прочностными качествами, применяемая при передвижении по сложным участкам рельефа.

Одной из главных задач альпинистской верёвки (с чем и связаны её особые характеристики) является смягчение рывка при срыве. Она является составным элементом страховки, а также используется для безопасного подъёма, спуска и решения других вспомогательных задач. Конструктивно состоит из несущего сердечника — несёт основную нагрузку и состоит из нитей и предохранительной оплётки — основная функция которой это защита сердечника и придание верёвке привычного округлого вида.

В зависимости от количества нитей в оплётке она может быть 48-, 32-, 40-прядной. Наиболее распространённые — 48 и 32. 32-прядная оплётка — более износоустойчивая за счёт большей толщины оплётки, но при этом — более грубая на ощупь и чуть более жёсткая в сравнении с 48-прядной.

Альпинистские верёвки изготавливают в основном из полиамида (нейлон, капрон — прочны, эластичны, износостойки, достаточно устойчивы к влаге и воздействию химических веществ, кроме кислот). Иногда применяют также полиэстер (менее эластичен и верёвка плохо держит узел), редко кевлар (верёвки из кевлара — самые прочные, но наименее долговечные и плохо держат узел).

Диаметр динамических и статических верёвок, производимых большинством специализированных фирм, чаще всего лежит в пределах от 9 до 11 мм. Диаметр технических верёвок, применяемых в промышленном альпинизме — 10-12 мм.

Основная отличительная черта, определяющая вид верёвки, это её динамические качества — способность удлиняться под нагрузкой.

Динамическими нагрузками  называют нагрузки, которые быстро изменяются по величине и направлению.

В соответствии со степенью удлинения под нагрузкой, а также целями, для которых производят, верёвку подразделяют на 2 основных вида: динамическая и статическая.

Фактор рывка (Fall Factor)

геометрический показатель, характеризующий относительную нагрузку на систему страховки альпиниста при срыве. Определяют как отношение высоты падения к длине альпинистской верёвки,используемой для остановки падения. В альпинизме и скалолазании может принимать значения от 0 до 2.

Динамические верёвки

Основное свойство динамических верёвок — это способность амортизировать динамический удар, возникающий при срыве с фактором рывка больше 1.

  • Динамические верёвки — мягкие, и как правило, сильно намокают и обмерзают.
  • На мягких верёвках плохо держат жумары.
  • При использовании жумаров необходимость топтаться на месте, пока не выбирается до 5-6 метров удлинения, прежде чем спелеолог или альпинист оторвётся от пола.
  • Постоянные подскоки при каждом перемещении зажима (жумара) по верёвке.
  • Из-за подскоков при соприкосновении со скалой эластичная верёвка больше трётся.
  • Динамические верёвки нельзя использовать под постоянными статическими нагрузками (переправы, перила).

Динамически верёвки бывают следующих типов:

 Одинарная верёвка (Single Rope) или основная верёвка.



Одинарным (основным) называют такой тип динамической верёвки, который по своей конструкции предназначен для использования для страховки при свободном лазании, и обладает необходимыми качествами для надёжного задержания падения с максимальным фактором рывка 2. Толщина основной верёвки чаще всего от 9 до 11 мм. При продвижении верёвку последовательно прощёлкивают в карабины промежуточных точек страховки.

Достоинства:

  • Одинарная верёвка — наиболее долговечная в использовании, более простая в работе.
  • Она — легче, чем 2 полуверёвки (но тяжелее сдвоенной верёвки).

Недостатки:

  • В отличие от сдвоенных верёвок менее защищена от перебивания камнями, льдом или от обрезания об острый край скалы.
  • Необходимо следить, чтобы при прохождении через промежуточные точки она не делала больших перегибов, так как при этом возрастает трение при её прохождении, верёвку трудно выбирать, это может привести к срыву, замедляет работу первого в связке.
  • При прохождении через много карабинов во время срыва из-за трения, верёвка может не удлиняться, и динамические свойства могут не проявляться в полной мере. Чтобы избежать этого, необходимо использовать оттяжки; страховочные точки располагать более оптимально, спрямляя ход верёвки.

 Полуверёвка (Half Rope)



«Полуверёвкой» называют динамическую верёвку, которая обязательно должна быть сдвоена при страховке. У одиночной полуверёвки нет необходимых качеств для того, чтобы выдержать падение с фактором рывка 2. Полуверёвки имеют толщину 8.5-10 мм. При использовании системы из двух полуверёвок их поочерёдно встёгивают в разные карабины и разные точки страховки, образуя 2 параллельные дорожки. Полуверёвки вщёлкивают в карабины поочерёдно, распределяя одну верёвку справа по ходу движения, другую — слева. Не допускается перехлёст верёвок. Обычно используют полуверёвки разных цветов.

Достоинства:

  • Каждую верёвку встёгивают в меньшее число карабинов.
  • При использовании двух полуверёвок уменьшается трение в карабинах и о рельеф, что помогает при работе на сложных маршрутах.
  • Они более защищены от перебивания, хотя каждая верёвка менее надёжна сама по себе и быстрее выходит из строя из-за повреждений оплётки.
  • Удобна при спуске дюльфером (скоростном спуске) — не нужно нести ещё одну верёвку. Одну верёвку применяют для спуска, другую для страховки.

Недостатки:

  • Приёмы страховки — более сложные, чем для одинарной верёвки, и от страхующего требует большего опыта и внимания. При нижней страховке надо следить, чтобы в каждой из верёвок не было провисания. При вщёлкивании верёвки в карабин промежуточной точки, первый в связке выбирает одну из верёвок. Страхующий должен оперативно выдать её, и в случае необходимости срочно выбрать в первоначальное положение. При этом расположение другой ветви верёвки не меняется.
  • Пара из верёвок — более тяжёлая, по сравнению с одинарной верёвкой.
  • Менее долговечная.

 Сдвоенная веревка (Twin Rope)



Сдвоенную (двойную) верёвку используют как одинарную, прощёлкивают одновременно обе верёвки в каждый карабин. Диаметр сдвоенной верёвки — 7.8-9 мм.

Достоинства:

  • Её легче выбирать первому в связке (2 тонкие верёвки легче проходят через карабины и рельеф).
  • Её удобно использовать при дюльфере.
  • Легче, чем одинарная и двойная верёвки.

Недостатки:

  • Она — более тонкая и легче повреждается.
  • Её нельзя использовать для перил.

Требования UIAA и EN892 (европейские требования) для динамической верёвки:

  • Сила рывка должна быть не более 12 кН при факторе рывка 2 с весом 80 кг (55 кг для полуверёвки или двойной верёвки).
  • Верёвка должна выдерживать не менее 5 рывков с фактором рывка 2 и весом, указанным выше.
  • Удлинение не должно быть более 8 % под грузом 80 кг (для полуверёвки не более 10 % под грузом 80 кг).
  • Гибкость при завязывании узлов — коэффициент узловязания (внутренний диаметр простого узла верёвки при нагрузке 10 кг в течение минуты/диаметр верёвки) должен быть не более 1,2.
  • Смещение оплётки верёвки относительно сердцевины — 2 метра верёвки протягивают через специальное устройство 5 раз. Смещение оплётки верёвки относительно сердцевины должно быть меньше 40 мм.
  • Маркировка должна указывать тип верёвки (одинарная, полуверёвка или двойная верёвка), изготовителя и CE-сертификат.

Для проверки динамических верёвок применяют тест «Dodero». Лучшие образцы верёвок выдерживают до 16 рывков.

Статические верёвки

Во второй половине 1960-х годов в практику альпинизма вошли 2 новых приспособления — спусковое устройство и жумар. Их быстрое и широкое распространение всего за несколько лет полностью изменило технику. После того, как верёвка стала основным средством не только страховки, но и подъёма, её большая эластичность, полезная для страховки, сразу превратилась в её основной недостаток . Все это потребовало создания верёвки с малой степенью удлинения, которая получила наименование «статической».

Как подсказывает само название статическая верёвка имеет ограниченную эластичность и не предназначена для амортизации больших динамических нагрузок. Статическая верёвка может выдержать падение с фактором рывка меньше 1.

Особенности статической верёвки:

  • Статическую верёвку применяют для фиксированной навески, то есть для устройства перил.
  • Из-за более низкой степени удлинения её способность поглощать энергию ниже, а пиковые динамические нагрузки значительнее. Они превышают 1000 кгс при падении груза весом 80 кг с фактором рывка, равным всего 1, в то время как для динамической верёвки это значение редко превышается даже при падении с самым высоким фактором рывка — 2.
  • Чем меньше эластичность верёвки, тем меньше допустимый фактор рывка.
  • Статическую верёвку могут применять для страховки партнёра только при условии, что страховка осуществляют сверху.

Требования prEN 1891 (европейские требования) для статических верёвок:

  • Сила рывка должна быть меньше 6 кН при факторе рывка 0.3 и весе 100 кг.
  • Верёвка должна выдержать как минимум 5 рывков с фактором рывка 1 и весом 100 кг, с узлом восьмёрка.
  • Удлинение, возникающее при нагрузке от 50 до 150 кг, не должно превышать 5%.
  • Коэффициент гибкости при завязывании узлов (внутренний диаметр простого узла верёвки при нагрузке 10 кг в течение минуты/диаметр верёвки) должен быть не более 1.2.
  • Смещение оплётки верёвки относительно сердцевины — 2 метра верёвки протягивают через специальное устройство 5 раз. Смещение оплётки верёвки относительно сердцевины должно быть не более 15 мм.
  • Вес оплётки верёвки должен быть не больше определённой доли от общей массы верёвки.
  • Статическое усилие на разрыв — верёвка должна выдерживать не менее 22 kN (для верёвок диаметром 10 мм и более) или 18 kN (для 9 мм верёвок), с узлом восьмёрка — 15 кН.
  • Маркировка — на концах верёвки указывают тип верёвки (A или B), диаметр, изготовитель.

Статические верёвки бывают двух типов:

 Тип A



Тип A (статическое усилие на разрыв не менее 22 kN) — используют для высотных и спасательных работ, а также для спелеологии.

 Тип Б



Тип B (статическое усилие на разрыв не менее 18 kN) — верёвка меньшего диаметра и рассчитана на меньшую нагрузку, чем верёвка типа А. Может быть использована только для спуска (дюльфера).

Статико-динамическая верёвка

Стремясь в одной верёвке объединить свойство динамических и статических верёвок, конструкторы нескольких фирм разработали её разновидность — так называемую «статико-динамическую верёвку».

Статико-динамическая верёвка тоже имеет кабельную конструкцию, но состоит из трёх конструктивных элементов — двух различных по своим динамическим качествам несущих сердцевин и защитной оплётки. Центральная сердцевина статико-динамических верёвок состоит из полиэстерных или кевларовых волокон. Она предварительно натягивается до определённого предела, чтобы уменьшить её возможность удлиняться под нагрузкой. Вторая сердцевина, оплетённая вокруг центральной, сделана из полиамидных волокон, которые — более эластичны, чем полиэстерные или кевларовые. Волокна защитной оплётки тоже полиамидные.

Идея, заложенная в этой конструкции, такова — при нормальном применении, то есть при спуске и подъёме, нагрузку воспринимает целиком менее эластичная сердцевина, и поведение верёвки до нагрузки 650-700 кг статично. При нагрузке свыше 700 кг эта сердцевина рвётся и при этом поглощает часть энергии падения. Оставшаяся часть её поглощается вступающей в действие значительно более эластичной полиамидной сердцевиной.

Прочность верёвок

Любой узел в той или иной степени ослабляет верёвку. Грамотно подобрав узлы можно значительно снизить ослабление.

Величины объявленной прочности на разрыв, гарантируемые производителями, очень внушительны — от 1700 кг для 9-миллиметровой верёвки до 3500 кг для 14-миллиметровой и больше. Однако многие факторы снижают прочность верёвок, и не следует ориентироваться на эти показатели:

  • Перегибание в узлах — в зависимости от узла, прочность верёвки ослабевает на 30—60 % (от 30 % для узла девятка до 59 % для встречного узла) Силы, действующие на нагруженную верёвку без узлов, распределяются равномерно по всему её поперечному сечению. Если верёвка перегибается, силы при нагружении распределяются неравномерно. Часть нитей, находящихся на внешней стороне дуги, натягиваются довольно сильно. В зоне перегиба возникают и поперечные усилия, которые суммируются с продольными, и дополнительно нагружают нити верёвки. Чем сильнее она изогнута, тем в большей степени уменьшается её прочность.
  • Влияние воды и влажности — поглощение воды полиамидными волокнами, из которых состоит верёвка, — значительно. Испытания с узлами показали, что влажная верёвка на 4 — 7% слабее сухой. При замерзании мокрой верёвки её прочность уменьшается ещё больше, до 18 — 22%. Влажные кевларовые верёвки слабее на величину до 40%.
  • Старение — под влиянием фотохимических и термических процессов, как и вследствие окислительного воздействия воздуха, полимеры подвержены непрерывному прогрессирующему необратимому процессу — деполимеризации или старению. Деполимеризация особенно быстро идёт в первые месяцы после производства, потом процесс замедляется. Процессы старения протекают независимо от того, эксплуатируется верёвка или нет. Процесс особенно интенсивно идёт под влиянием тепла и света.
  • Износ при использовании — в результате механических воздействий, которым верёвка подвергается в процессе эксплуатации, одновременно со старением изнашивается и физически. Особенно большой вклад в уменьшение прочности даёт абразивное действие вследствие трения. Особенно неблагоприятное воздействие, которое способствует интенсивному износу верёвки, оказывает спусковое устройство, замусоренное глиной, грязью. Даже при слабом загрязнении глиной в течение короткого времени прочность уменьшается примерно на 10%.

Все вышеизложенные факты приводят к тому, что практическая прочность верёвки, бывшей в употреблении, может быть значительно меньше заявленных значений.

Масса верёвки

Масса верёвки зависит от толщины. Её величина измеряется в стандартных условиях (влажность воздуха 65%, температура 20°C) и указывается в паспорте верёвки (в граммах на метр). Обычно масса составляет от 52 до 77 г/м в зависимости от толщины и конструкции. Влажная верёвка — тяжелее до 40% от её первоначальной массы. Сейчас для применяют верёвки, которые меньше намокают («Drylonglife», «Everdry», «Superdry»).

Хранение

  • Верёвку необходимо хранить в специальной сумке для верёвки, для защиты от грязи. Следует избегать контакта верёвки с острыми предметами (ледобуры, кошки, и т.п.).
  • Нужно держать верёвки в чистоте. Не класть на землю. Грязь, песок и другие загрязнения могут повредить волокна вёревки. Мокрая и грязная верёвка затрудняет работу со спусковыми и страховочными устройствами и с зажимами для верёвки. Грязная верёвка ускоряет износ снаряжения. Если верёвка загрязнилась, её нужно постирать специальным средством (или просто тщательно прополоскать в холодной воде), после чего, хорошо промыв от моющего средства, сушить в разложенном (не растянутом) состоянии.
  • Не подвергать верёвку химическому и тепловому воздействию. Надо знать, что ультрафиолетовое излучение слабо влияет на прочность хорошей верёвки, но любой источник тепла портит и разрушает синтетические волокна. Нельзя сушить верёвку около отопительных приборов или под жарким солнцем
  • Верёвку следует хранить в сухом, тёмном, прохладном месте, желательно в чехле.
  • Её нельзя держать в растянутом состоянии, при этом теряются её эластичность.
  • Внимательно осматривать верёвку на наличие повреждений оплётки или внутренних повреждений, особенно перед использованием. При наличии повреждений — заменить верёвку или обрезать повреждённый участок.
  • Нельзя наступать на вёревку.
  • При лазании использовать разные концы верёвки для равномерного износа.
  • Необходимо контролировать скорость при спуске по верёвке. Слишком быстрый спуск увеличивает износ верёвки. При слишком быстром спуске, спусковое устройство может перегреться и оплавить оплётку верёвки.
  • После сильных рывков верёвку желательно заменить (в паспорте указано, на сколько рывков с каким фактором рассчитана верёвка).
  • Использовать верёвку можно 2 года, но не более 5 лет с момента выпуска. При этом происходит старение волокон и их деполимеризация.

Длина верёвок

В альпинизме существует единица измерения длины сложного склона — верёвка. Классически она равна 40 метрам — это расстояние комфортной слышимости, а зачастую и видимости членов связки, однако такая длина верёвок практически полностью потеряла свою актуальность, уступив место верёвке в 50 метров. Последние веяния в альпинизме, развитие страховочных устройств, средств связи, увеличение сложности маршрутов приводят к распространению 60-метровых верёвок, а европейским стандартом для новых маршрутов являются верёвки по 70 метров.

Допустим Вы решили купить себе альпинистскую верёвку. На чём остановить свой выбор? Какие критерии самые важные? Давайте разберёмся на примере верёвки всем известного бренда. Подчёркнутым шрифтом мы выделим самые важные для новичков свойства верёвки. И так описание от производителя:

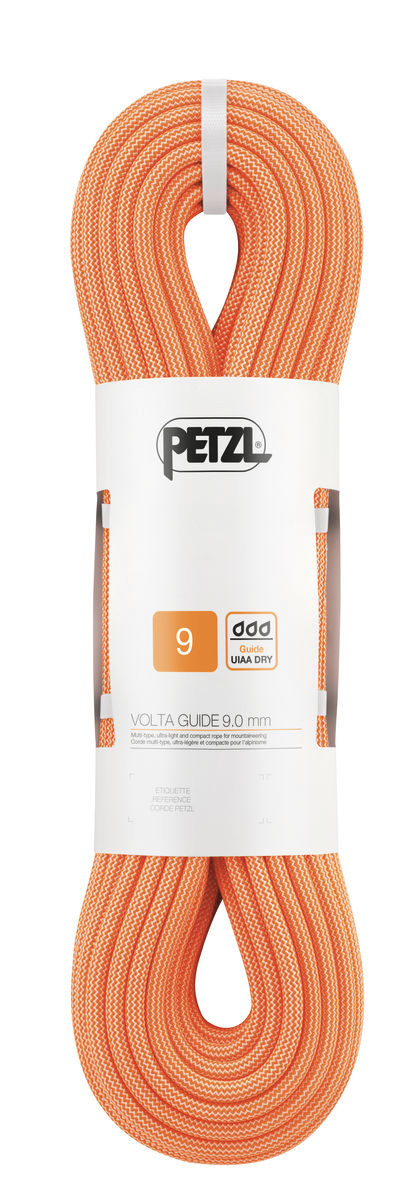

VOLTA® GUIDE 9 mm

Сверхлегкая динамическая веревка диаметром 9 мм с обработкой  UIAA Guide Dry для скалолазания и альпинизма предельной сложности.

Веревка VOLTA GUIDE 9 мм чрезвычайно легкая и компактная для сложного скалолазания и альпинизма, обеспечивает гибкость и комплексные водоотталкивающие свойства.

The UIAA Guide Dry обработка придает ей отличную водостойкость и делает её самой подходящей для повседневного использования в экстремальных условиях.

Обеспечивает хороший захват и хорошую управляемость, что облегчает манипулирование веревкой.

Верёвка доступна в нескольких вариантах длины, в зависимости от потребностей пользователя, от 30 метров для классического альпинизма до 100 метров для мульти-питчей  скалолазания с несколькими шагами.

Описание

  • Компактная и Сверхлёгкая для самого сложного лазания:
    - Сверхлегкая; вес 54 гр/м.
  • - Компактная, 9 мм в диаметре.
    - Петли готовы к использованию: специальная намотка делает веревку готовой к использованию, помогает избежать ошибок при первоначальном разматывании и увеличивает срок службы.
  • Отличная водонепроницаемость делает верёвку идеальным выбором для технического альпинизма и ледолазания:

UIAA Guide Dry:

- Водоотталкивающая обработка позволяет пользователям сохранять веревку сухой день за днем в различных условиях; она соответствует требованиям стандартного теста UIAA на водоотталкивающие свойства: водопоглощение менее 2%.
- Продлевает срок службы верёвки.
- Ультразвуковая отделка: сердцевина и оболочка соединяются вместе на концах каната с помощью ультразвукового процесса, что обеспечивает большую прочность и помогает избежать истирания концов.

  • Дополнительные преимущества:

- 40-прядная облётка обеспечивает высокую гибкость верёвки для лучшего контроля.

- Гибкость облегчает разматывание веревки, управление петлями и выдачу при использовании страховочных устройств.

- Обработка EverFlex: специальная термическая обработка стабилизирует пряди сердцевины и улучшает консистенцию, обеспечивая превосходное сцепление и стабильное обращение с течением времени.

Спецификация

  • Диаметр: 9 мм.
  • Сертификация: CE EN 892, UKCA, UIAA.
  • Тип верёвки: многотипная: Одинарная, Полуверёвка, Сдвоенная.
  • Вес на метр: 54 гр.
  • Процентное содержание оплётки: 39%.
  • Количество срывов при факторе рывка 1,77: 5 (Одинарная), > 20 (Полуверёвка), > 25 (Сдвоенная) .
  • Динамической удлинение : 34 % (Одинарная), 30 % (Полуверёвка), 27 % (Сдвоенная).
  • Сила рывка: 8.5 kN (Одинарная), 6.6 kN (Полуверёвка), 10.4 kN (Сдвоенная).
  • Конструкция: 40 прядей.
  • Материал: Нейлон.

Очень много маркетинга, немудрено и запутаться. Но самые важные характеристики: Динамическая верёвка или Статическая. Тип верёвки: Одинарная, Полуверёвка, Сдвоенная.

Если собираетесь срываться :) - тогда не забывайте считать количество срывов и обращайте внимание на эту характеристику верёвок.

Все остальные характеристики будут тоже весьма полезны по мере роста Вашего опыта.
